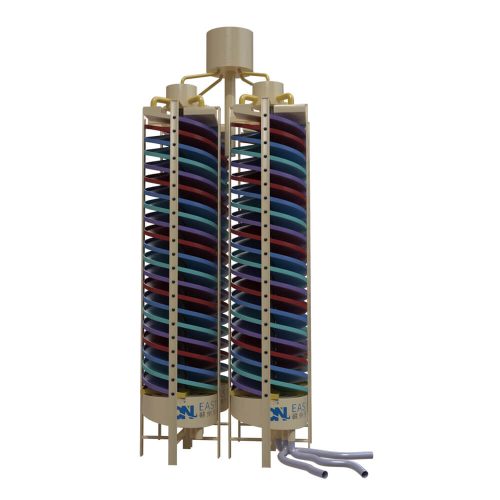

螺旋溜槽

螺旋溜槽是一种用于矿物分离和分级的设备，广泛应用于矿业、煤炭、冶金、建材、化工等领域。螺旋溜槽适用于铁矿、钛铁矿、硫铁矿、铬铁矿、锆英石、钨矿、锡矿、钽铌矿，砂金矿、锆英石、金红石、独居石、磷乙矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物。也可用于尾矿库再选大量抛弃尾矿处理。

螺旋溜槽适用于高品位矿的精选和低品位矿的粗选。本设备是一种新型技术改进型带动力型选矿设备，机重轻、体积小、操作方便、适应灵活性强，具有选别过程稳定、分矿清楚，给矿浓度允许变化范围大，富集比高、回收率高，占地面积小、耗水量少等优点。

螺旋溜槽由玻璃钢制成，采用螺栓连接的方式将螺旋叶片组合而成。每一圈的叶片都是一个独立的单元，叶片的内表面涂有耐磨衬里，这种衬里通常由聚氨酯橡胶或掺有金刚砂的环氧树脂制成。螺旋槽被支撑在金属结构架上，顶部配有分矿器和给矿槽，底部则设有产物截取器和接矿槽。根据处理量的不同，螺旋机组可以设计成不同的层数，如单头、双头、三头或四头结构。

产品优势

• 无需动力：螺旋溜槽不需要电力驱动，依靠物料自身的重力进行分选。
• 占地面积小：螺旋溜槽的占地面积相对较小，适合在空间有限的场地使用。
• ‌适用粒径范围广‌：螺旋溜槽适用于粒径在250目至10目之间的物料，分选效果较好。
• 成本低：螺旋溜槽设备投资较低，使用成本也较低。
• ‌处理能力强‌：螺旋溜槽的处理能力大，可处理多种类型的物料，适用于不同粒度、不同性质的矿物。且给矿浓度允许变化范围大，选别指标稳定‌。

工作原理

砂泵负责将矿砂输送到螺旋溜槽的顶部两个进料口，同时加入适量的补充水以调整矿浆的浓度。矿浆在重力作用下自然从高处流向低处，并在螺旋的斜面上形成旋转流动。此时，流速产生的惯性离心力使不同密度、粒度和形状的矿物颗粒分开。较重的精矿通过管道流入精矿斗，而较轻的尾砂则流入尾砂斗，通过管道送至砂池。最后，尾砂被砂泵排出，整个选矿过程得以完成。

结构组成

螺旋溜槽由给矿匀分器、给矿槽、螺旋槽，产品截取槽、产品集聚斗和槽支架（包括十字架或三角架）等六部分组成。

• 螺旋槽：由螺旋片联接而成，螺旋槽是螺旋溜槽的主要部件。螺旋片是由玻璃钢（玻璃纤维增强煤矸石）制成，借螺栓接在一起，螺旋槽的选别面有一层预制的耐磨层。它具有质轻、坚固、经久耐用消费品的优点。
• 给矿匀分器：给矿匀分器设置在螺旋槽的上方，为固定式网管分配器，自由放置在支桌的十字架（或三角架）上。多管给矿匀分器分矿均匀，无运转部件，控制简便。
• 给矿槽：给矿槽装在螺旋槽首端的，位于分矿器和螺旋槽之间。均分的矿浆通过给矿槽缓慢地给到螺旋槽面上，进行分选。
• 产品截取槽：产品截取槽接在螺旋槽下部的排矿端。经螺旋槽分选后的矿浆，在排矿端形成品位高低不同的矿带，通过产品截取槽时被截取为精矿，中矿和尾砂。
• 产品集聚斗：产品集聚斗是一同心环形筒，将已截取的多头矿流分别汇集导出。接矿斗的槽底坡度应大于25%，以保证精矿、中矿、尾矿顺利排出。
• 槽支架：溜槽支架指螺旋槽四周的支柱和上部的十字型架，支柱用棤钢以保证有足够的强度。上部的十字型架既起到支承分矿斗的作用，又使4根槽钢支柱定位。‌作为设备的支撑结构，其保证整体稳定。
