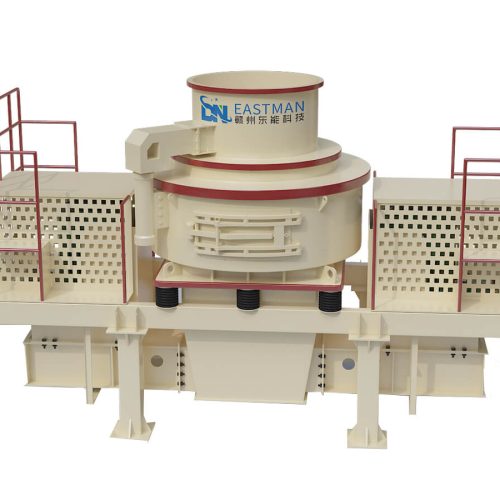

VSI制砂机
产品简介：VSI制砂机是一款集破碎、制砂、整型为一体的高效率砂石制砂设备。
应用领域：广泛用于矿山、耐火材料、磨料陶瓷原料、建材及高速高铁建筑、水利水电施工、砂石骨料生产等行业的矿物、岩石的细碎整形作业。
进料粒度 35-50 mm
生产能力 20-180 T/H
立即咨询
获取报价、免费获取定制方案
产品介绍
VSI制砂机俗称立轴冲击式破碎机、砂石整形机，是一款专门用于人工制砂及石料整形的先进设备。主要是将各种岩石、砂石骨料制成合适粒度的建筑用砂，常用在花岗岩、石英、玄武岩、河卵石、石灰石、白云石、大理石等多种脆、硬性物料的破碎、制砂、整形作业。VSI制砂机所生产的产品呈立方状，针片状含量极低，制砂的粒型和级配均可以调整和改进，砂质纯净。其高效制砂能力表现突出，具备高产量，能在短时间内处理大量石料，因而被广泛应用于人工制砂、高等级公路以及骨料生产线。
我们的VSI制砂机拥有特别的进料破碎结构，多种破碎腔型，可很方便的实现“石打石”和“石打铁”的转换，应用非常灵活且多样化。采用节能设计降低运行能耗，且配备完善的除尘和降噪装置，无疑是现代制砂行业提供高品质砂料保障的得力制砂设备。
产品优势
- 多种破碎腔型，独有的进料方式，成品粒型优异，制砂、整形效果佳。
- 生产效率高，破碎比大，与同等功率下的传统设备相比产量高30%。
- 粒形好、级配合理、细度模数可调，能为高速公路、建筑等提供优质砂石骨料。
- 可灵活调整出料粒度和产量，能够适应各种规模制砂生产线的需求。
- 优化的内部结构，耐磨材料制造，运行稳定，能耗低，成本投入少。
- 独特的空气自循环系统，粉尘少，噪音小，且可配置除尘设备，利于环保。
工作原理
VSI制砂机主要通过石打石和石打铁两种方式破碎物料。“石打石”是物料随高速旋转叶轮加速抛射后，与下落物料相互碰撞破碎；“石打铁”则是抛射物料撞击腔内反击块破碎。待制砂石料经进料斗进入，由分料锥均匀分到叶轮流道。接着，叶轮高速旋转加速石料并抛射至破碎腔。依设定破碎方式，物料在腔内多次碰撞或撞击反击块破碎至符合粒度。最后，破碎后的砂粒从排料口排出，原料不断送入，持续制砂作业。
结构组成
VSI制砂机主要由以下部分组成：
- 叶轮：为破碎机提供足够的动力。
- 破碎腔：确保物料碰撞时的运动轨迹相对稳定。
- 分料锥：均匀地分配物料到叶轮的各个流道中。
- 进料斗与给料装置：保障进料的连续和稳定性。
- 排料口与输送系统：负责及时且顺畅地排料。
- 传动系统：将电机的动力准确、稳定地传输给叶轮。
润滑与冷却系统：保护关键部位，持续保障设备安全运行。
型号参数
产品型号 | 最大进料粒度 | 通过量（M3） | 产量(M3) | 主轴转速（R/MIN） | 功率（KW） | 外形尺寸（MM） |
DN-5000 | 35mm | 40-60 | 20-35 | 1700-1890 | 90 | 3800*2180*2425 |
DN-6000 | 35mm | 60-80 | 30-40 | 1560-1720 | 160 | 4240*2200*2778 |
DN-7000 | 40mm | 100-120 | 40-50 | 1550-1650 | 132*2 | 4700*2200*2850 |
DN-8000 | 40mm | 160-200 | 64-80 | 1400-1720 | 160*2 | 5200*2250*3250 |
DN-8500 | 45mm | 180-200 | 72-80 | 1400-1720 | 200*2 | 5200*2350*3250 |
DN-9000 | 45mm | 220-250 | 80-96 | 1510-1650 | 250*2 | 5200*2450*3250 |
DN-9500 | 45mm | 250-270 | 96-108 | 1510-1650 | 280*2 | 5200*2250*3450 |
DN-10000 | 50mm | 270-350 | 120-180 | 1480-1600 | 315*2 | 5200*2250*3450 |
备注：上述能力以松散比重1.6T/立方岩石为依据。 | ||||||
